Детектор магнітного полюсу з індикацією N/S (2× A3144, RGB, автономний)

Можна придбати

Ціна

350 грн

2 в наявності

Файли для завантаження

Детектор магнітного поля

.stl .3mf

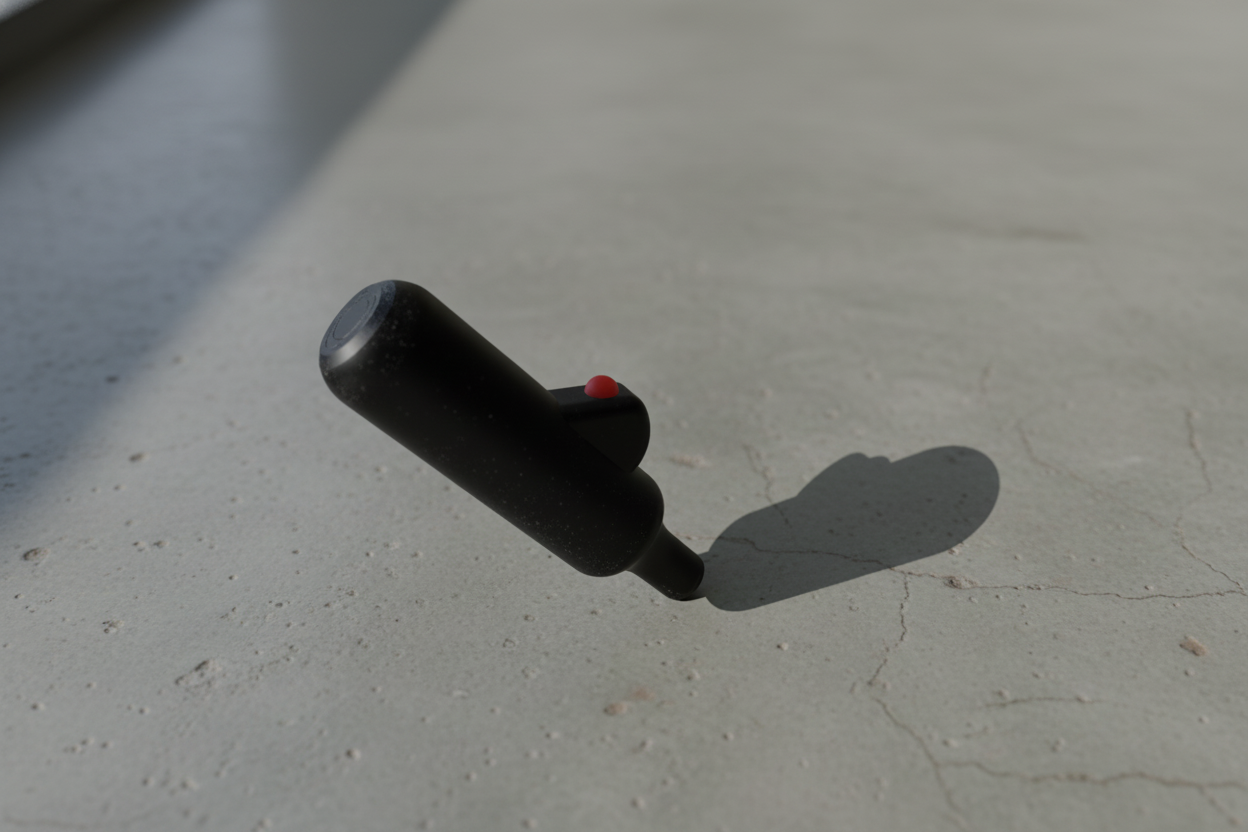

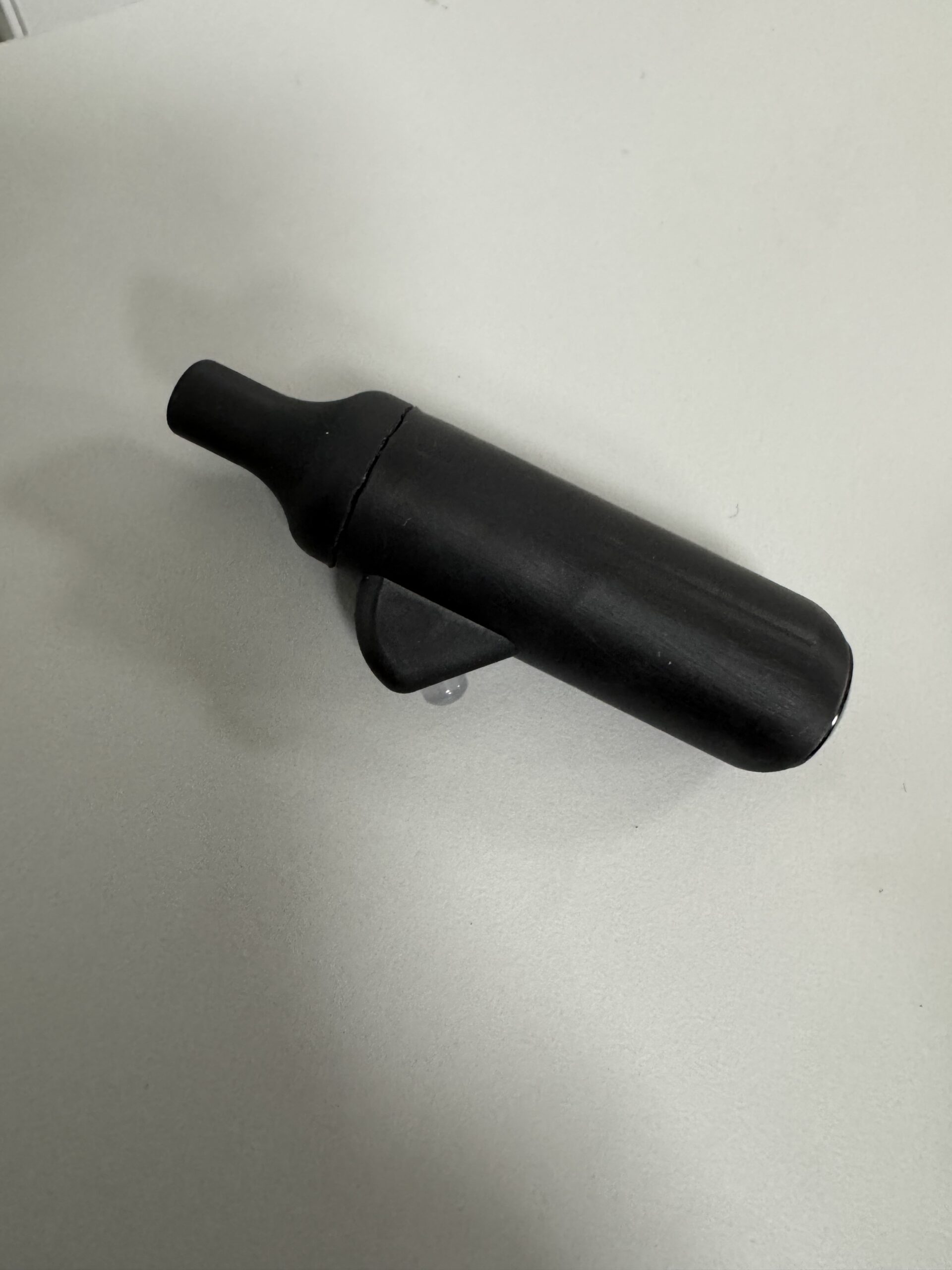

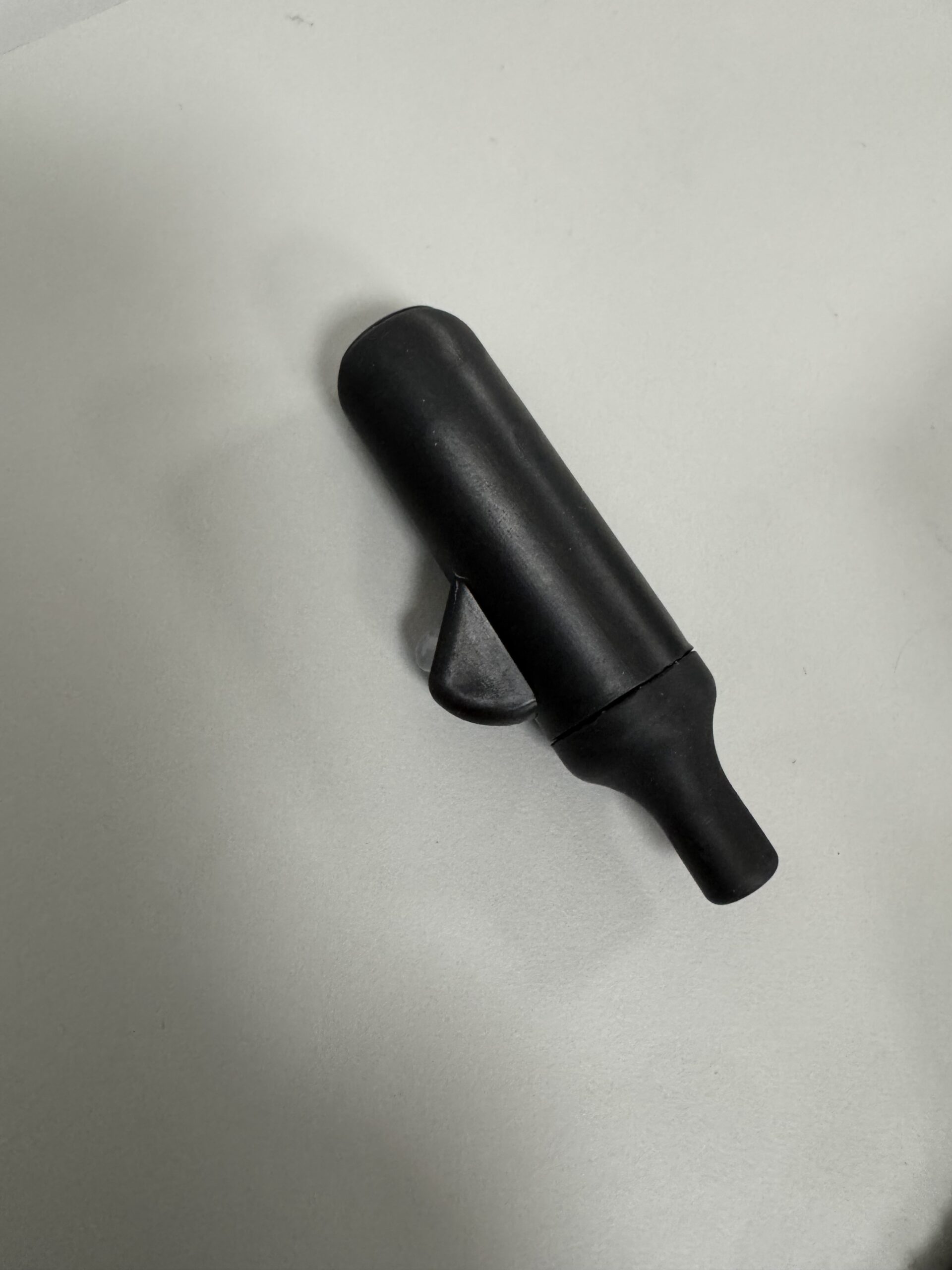

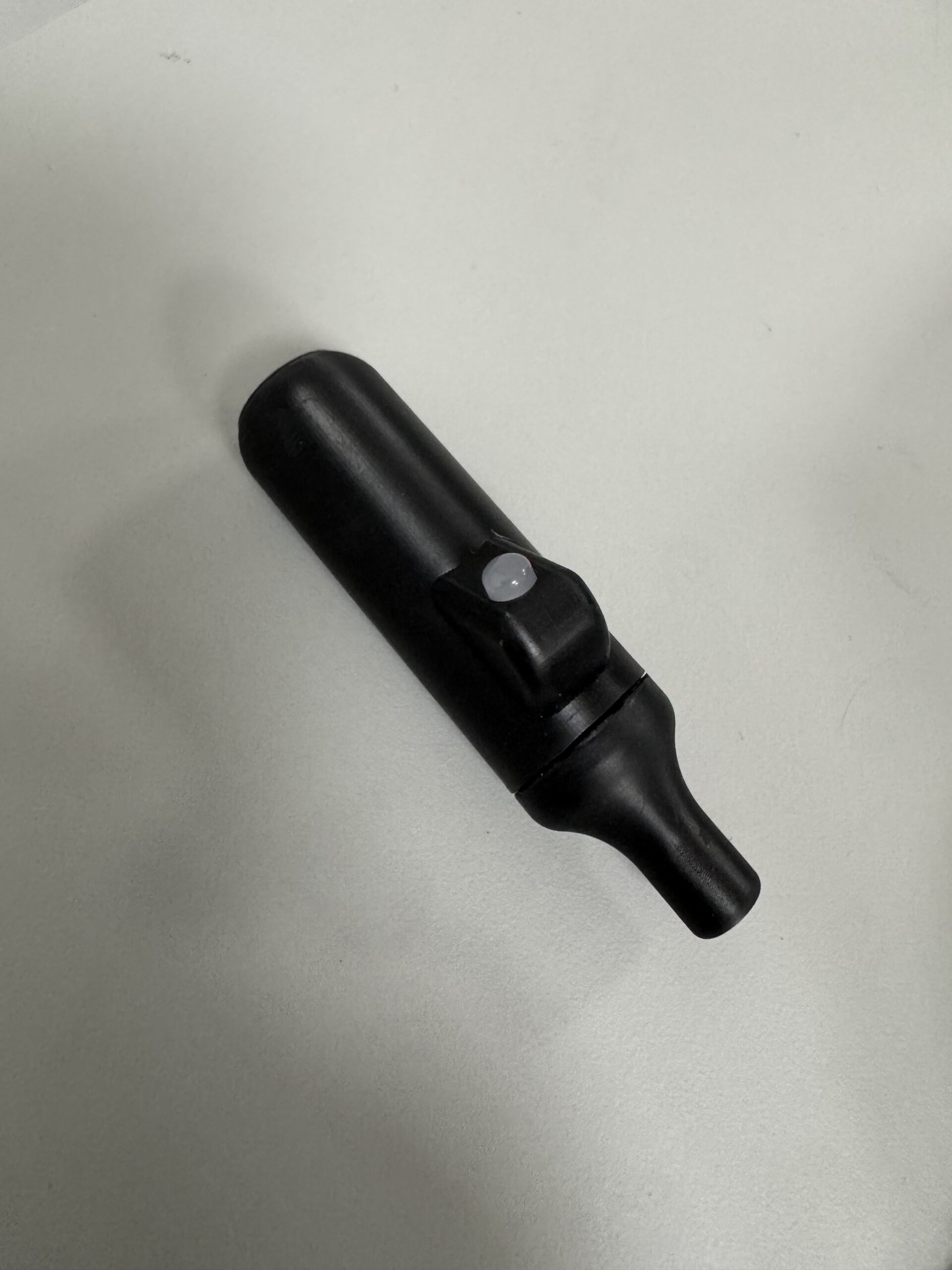

Компактний автономний інструмент для швидкого визначення наявності та полярності магнітного поля. Побудований на двох датчиках Холла A3144, з RGB-світлодіодною індикацією, кнопкою керування та вбудованою батареєю. Корпус — міцний SLA-друк, всередині — власна друкована плата.

Цей детектор дозволяє за секунди визначити, де «північ» (N) і «південь» (S) магніта, а також факт наявності магнітного поля. Усередині розміщено два цифрові датчики Холла A3144, зведені в компактну плату з RGB-світлодіодом та кнопкою живлення/режиму. Живлення — від вбудованої батареї, тож інструмент завжди готовий до роботи в майстерні, на виробництві чи «в полі». SLA-корпус захищає електроніку та приємний у щоденному користуванні.

Індикація: умовно червоний = полюс N, синій = полюс S

Призначення

Визначення полярності постійних магнітів (N/S).
Оперативна перевірка наявності/відсутності магнітного поля у вузлах техніки.
Допомога при складанні та калібруванні пристроїв із магнітними енкодерами/датчиками (AS5600, AS5048 тощо).
Орієнтація магнітів під час виготовлення сенсорів, моторів, соленоїдів, магнітних замків.
Навчальні та демонстраційні цілі у STEM/лабораторіях.

Які задачі закриває

Швидке розрізнення N/S без дорогих приладів.
Перевірка магнітів перед монтажем (помилки орієнтації — виключені).
Пошук «проблемних зон» у виробі: де є/немає достатнього поля.
Налаштування енкодерів і датчиків Холла: виставлення правильної геометрії та зазорів.
Сервіс і діагностика електродвигунів, динаміків, датчиків Холла, герконів.
Освіта: наочна демонстрація принципу дії ефекту Холла та магнітної полярності.

Ключові переваги

Точно і наочно: різні кольори RGB для N та S.
Два датчики Холла A3144: стабільне спрацювання та чітка індикація.
Автономність: вбудована батарея, зручно брати з собою.
Міцний та компактний корпус: SLA-друк для щоденного використання.
Просте керування: одна кнопка — мінімум зайвих дій.
Власна друкована плата: акуратне компонування, надійні з’єднання.

Технічні характеристики

Чутливий елемент: 2× цифровий датчик Холла A3144
(типові для A3144: поріг спрацювання ~25–45 мТл, гістерезис ~5–15 мТл)
Індикація: RGB світлодіод (червоний = N, синій = S)
Керування: кнопка (увімк./вимк.)
Живлення: вбудована батарея
Корпус: SLA-3D друк

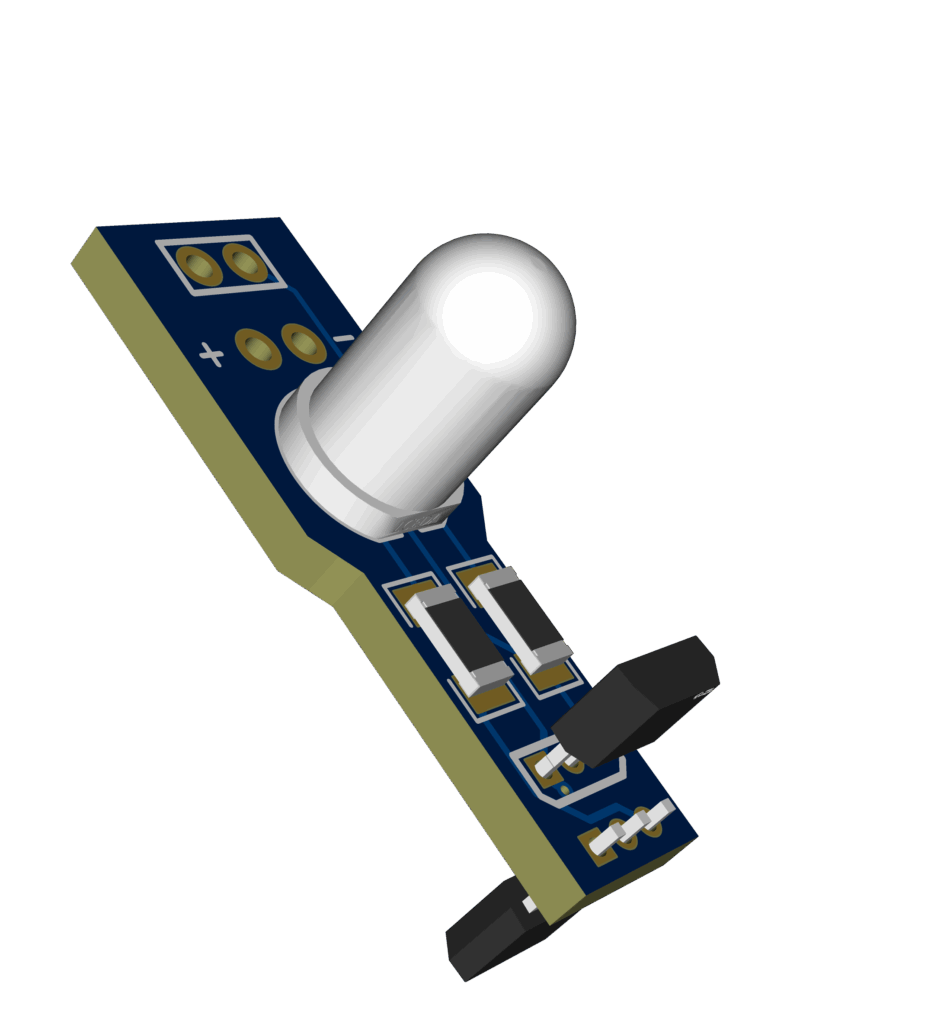

Плата: індивідуальний дизайн (FR-4), монтаж SMD/TH

Примітка: реальні пороги спрацювання залежать від конкретних A3144 та відстані/зазору до магніта.

Приклади застосування

Виробництво/сервіс електромеханіки (мотори, соленоїди, магнітні замки).
Збірка та калібрування енкодерів (магнітні кільця, датчики положення).
Розмітка полюсів при створенні датчиків та магнітних систем.
Навчальні лабораторні роботи зі взаємодії магнітів і датчиків Холла.

Безпека та експлуатація

Не підносити до сильних магнітних полів тривалий час (можливе насичення/похибка).
Не заряджати без нагляду. Дотримуйся інструкції щодо батареї.
Уникати потрапляння розчинників на SLA-корпус.

Компоненти до проєкту

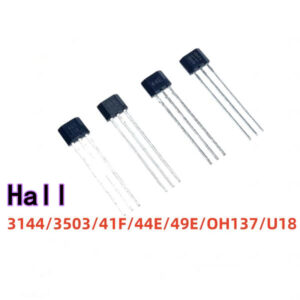

10 шт. Датчики Холла 3144/3503/41F/44E/49E/OH137/413/U18, магнітні сенсори та перемикачі
